EL34PPアンプの製作

ケース加工

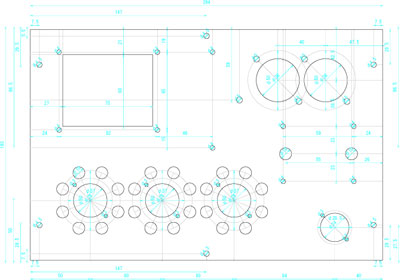

上板には2mm厚アルミ板，底板は2mm厚銅板，裏板は1.5mm厚銅板を使いました．

モノーラルアンプのため，ケース全体は小さくなりますから，部品は重くても2mm厚で大丈夫です．ワイヤリングに無理が無く，部品間でも影響を与えにくいようなレイアウトを考えます．

真空管を右面にまとめ，反対側にトランスやコンデンサを配置します．また，後ろの方は信号，前の方には電源をまとめる事で，合理的なレイアウトとなりました．

真空管回りには放熱のため，小さな穴を開けます．
