EL34PPアンプの製作

回路設計

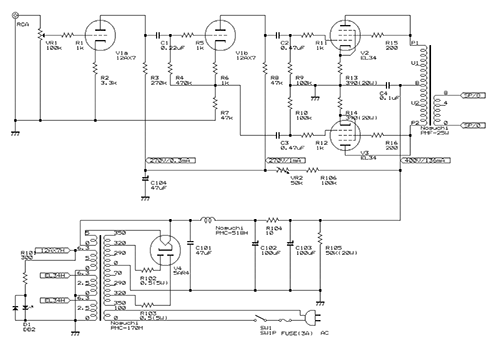

回路はとてもシンプルな，カソード接地増幅段，P-K分割型位相反転段，自己バイアスのプッシュプル出力段による古典回路です．

電源は整流管GZ34/5AR4をコンデンサーインプットで用いて，その後チョークコイルを経て，100uF+100uFのπ型フィルターを構成しています．安定化は音質的に懸念があるので用いません．プッシュプルアンプなので，これで問題ありません．

初段と位相反転段はドロップ抵抗を経て電圧が下げられ，もう一段π型フィルターを形成しています．

調整点はありません．初段の電圧を変える事で，多少の範囲でゲインを変える事もできますが，そのままでも問題ありません．

※C104 は実際は 100uF/350V を使用。
※B電源 400V は実際は 372V。
※初段B電源 270V は実際は 217V。
※この回路はその後変更しました。新しい回路図

• ↑インデックス
• 2.2. 部品集め≫

このコンテンツは 2003年に別のサイトに掲載したものを転載しています。
