EL34PPアンプの製作

矩形波波形

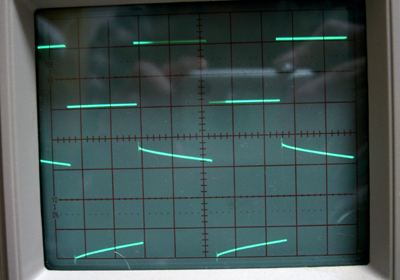

100Hzは無帰還アンプにしては良い波形です．出力に十分余裕のある出力トランスを使い，内部抵抗の低いEL34/6CA7をプッシュプルで使っているからです．

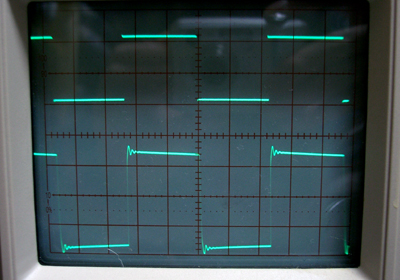

1kHzは多少リンギングが見られます．測定時の容量性負荷のせいと思いますが，無帰還アンプなので問題ありません．

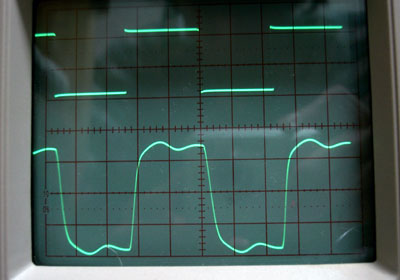

10kHzはあまり良い波形ではありませんが，周波数特性では20kHzまでフラットでした．いずれも位相は良いのが分かります．

100Hz Pulse 2.83V/8Ω(1W)

1kHz Pulse 2.83V/8Ω(1W)

10kHz Pulse 2.83V/8Ω(1W)
