6BM8S アンプの製作

回路設計

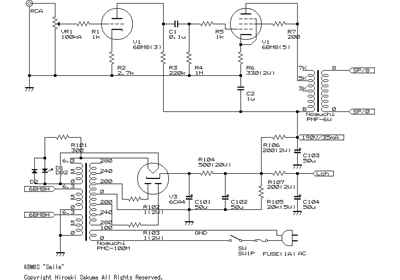

前述した基本概念を元に，回路を設計します．回路図を以下に示します．

信号系は，単純な3極管部による初段兼ドライブ段と，5極管部の3結による出力段をカップリング・コンデンサで結合しています．6BM8は小型の球ですから，比較的低電圧で動作させた方が安全ですが，今作ではちょっと高めの250Vを掛けています．出力段は約45mAを流します．定数の計算はEp-Ip曲線を元に決めますが，RMGはE24系統しかありませんから，E24系統で近似値を選択します．なお，大した誤差が出るわけでもないので，E12系統から選択しています．

R1(1k)は不要な局部発振を防ぐための安全抵抗で，一般的には1k〜10kから選ばれますが，音質的には大差ないので，適当に1kを選びます．ワイヤリングに自信が無ければ，4.7k辺りを使います．R2(2.7k)はカソードによるバイアスを計算して定数を決めます．一般的にはACだけパスするパスコンをパラりますが，これは音質的に好ましくないため私は用いません．なお，NFBアンプではパスコンの有無より，回路全体の利得を上げる方が重要なので，入れる事にメリットがあります．どうせNFBを掛けてしまえば，パスコンの有無より大きな音質変化があるので，細かい事は気にしなくていいでしょう．それより，当然時定数ができるので，スタガー比も考慮します．とりあえず大きければ大きいほどいいでしょう．

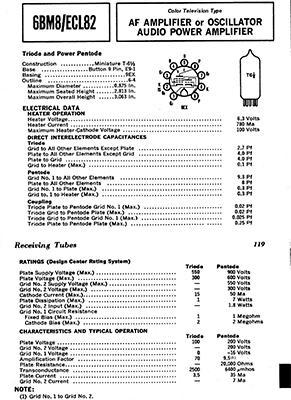

出力段のグリッド抵抗R4(1M)は大き目の値ですが，6BM8は新設計でグリッド抵抗が流れる事も無いので，前段の負荷を軽くするためにこの値を用いています．6BM8の定格ではカソードバイアス時，最大2Mオームとなっているので問題ないでしょう．6BM8の概要を以下に示します．

電源部は，チョークコイルを用いないため，ドロップ抵抗と電解コンデンサによる2段πフィルタを生成しています．デカップリングを左右で分離するため，2段目フィルタは左右で独立しています．整流管には，6BM8と同じMT-9のEZ81/6CA4を用いています．小さなサイズから，150mAの電流を取り出せる，高性能整流管です．ただ，使いやすい球ではありますが，製品などで用いられる事は少なく，潤沢とは言えません．ポピュラーなMT-9の整流管といえばEZ90/6X4でしょうか．ただし，EZ90/6X4では左右分の電流を取り出す事ができないため，サイズは大きくなりますが，高性能整流管のGZ34/5AR4を用いた方が良いでしょう．MT-9の複合管を動かすのに，GT管とはバランスが悪いですが．

ちなみに6BM8は供給が潤沢ではないとはいっても，入手困難品ではありませんので，価格を気にしなければ購入は可能です．私が購入したものは，英国HALTRON製で\1,000でした．(※現在はけっこう入手難になり、売りに出ても1本3,000円以上します)

※現在は改良版の回路に変わっています。

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
